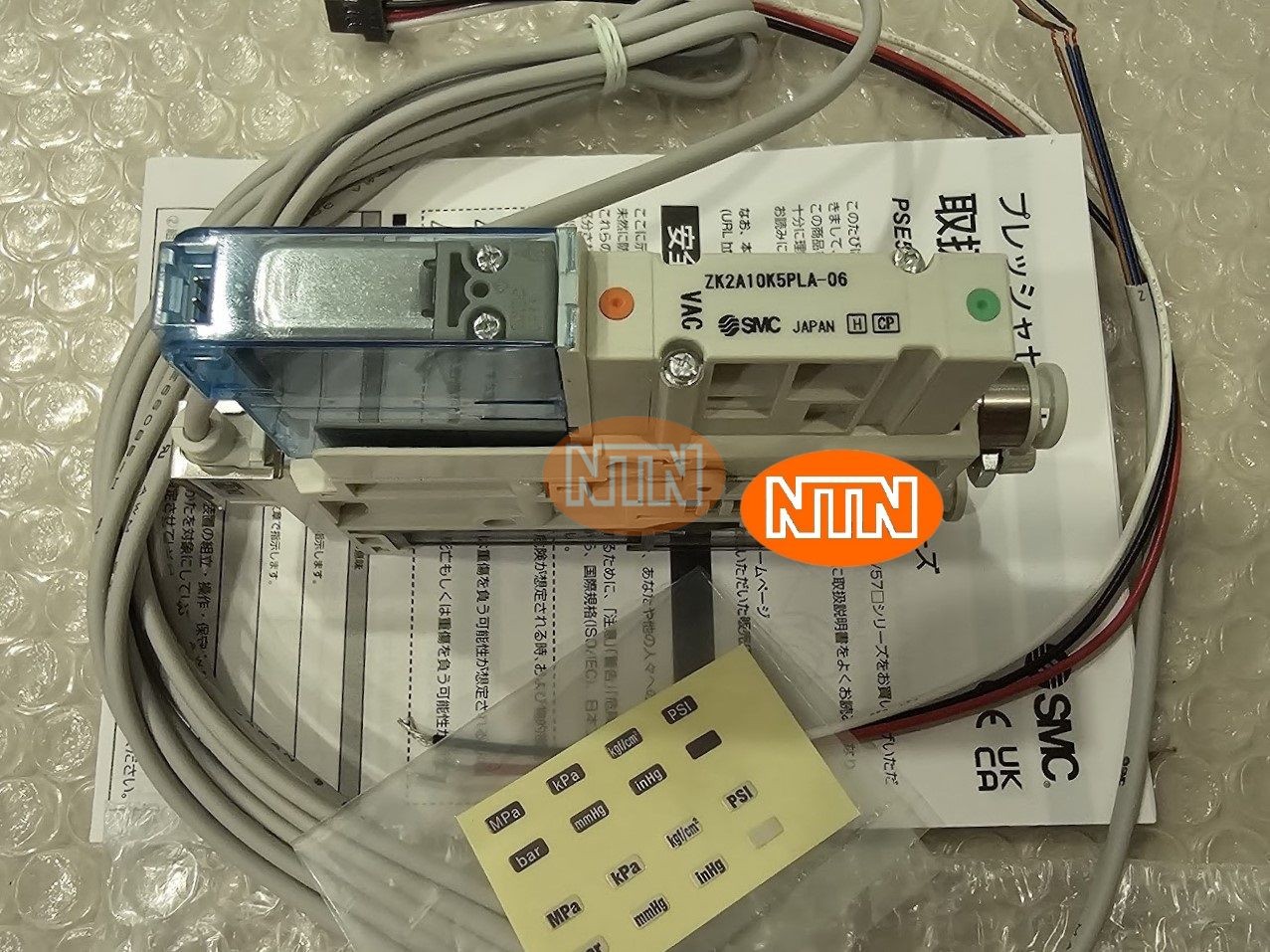

Vacuum ejector SMC ZK2A10K5PLA-06 Thiết bị tạo chân không

Tổng quan

SMC ZK2A10K5PLA-06 là thiết bị tạo chân không (vacuum ejector) thuộc series ZK2A của SMC, loại single unit với van cấp khí (N.C.) và van xả (N.C.), cảm biến áp suất chân không analog (0 đến -101 kPa, đầu ra 1-5V), không có chức năng tiết kiệm năng lượng. Nozzle kích thước 10 (ø1.0 mm), cổng chân không ø6 mm one-touch. Thiết kế nhỏ gọn, hiệu suất cao, phù hợp cho hệ thống tự động hóa cầm nắm và vận chuyển bằng chân không.

Đặc điểm

• Hiệu suất cao: Lưu lượng hút tăng 50% so với ejector 1-stage khác của SMC; giảm tiêu thụ khí 93% (với tùy chọn tiết kiệm, nhưng model này không có).
• Cảm biến tích hợp: Áp suất analog cho giám sát chính xác, giữ chân không ngay cả khi mất điện (ngăn thả vật phẩm đột ngột).
• Thiết kế linh hoạt: Exhaust silencer giảm tiếng ồn, lắp đặt dễ dàng với connector L-type (dây dẫn sẵn); thân loại A (single unit, exhaust silencer).
• Bền bỉ: Van N.C. cho cả cấp và xả, chống ô nhiễm với strainer tích hợp; tùy chọn N.O. cho van cấp.
• Compact: Giảm thể tích 28%, trọng lượng 59% so với hệ thống cũ.

Thông số kỹ thuật

• Loại: Vacuum ejector single unit, nozzle ø1.0 mm (size 10).
• Van: Cấp khí N.C., xả N.C. (K5).
• Cảm biến: Áp suất analog P (0 đến -101 kPa, 1-5V output).
• Cổng chân không (V): ø6 mm one-touch.
• Điện áp: 24VDC (5).
• Áp suất cấp khí: 0.15 - 0.7 MPa (tối ưu 0.5 MPa).
• Lưu lượng hút: Khoảng 50 Nℓ/min (tại 0.5 MPa).
• Độ chân không tối đa: -85 kPa.
• Tiêu thụ khí: Khoảng 100 Nℓ/min (tại 0.5 MPa).
• Nhiệt độ: 0 - 50°C.
• Trọng lượng: ~150 g.
• Kết nối: L-type plug với dây dẫn.

Ứng dụng

• Cầm nắm tự động: Hút và giữ vật phẩm trong dây chuyền sản xuất ô tô, điện tử, đóng gói (pad hút tương thích).
• Vận chuyển chân không: Hệ thống robot, máy lắp ráp nơi cần tốc độ hút nhanh và giám sát áp suất.
• Công nghiệp sạch: Môi trường thực phẩm/y tế nhờ thiết kế giảm tiếng ồn và không dầu; tích hợp manifold cho hệ thống lớn.
