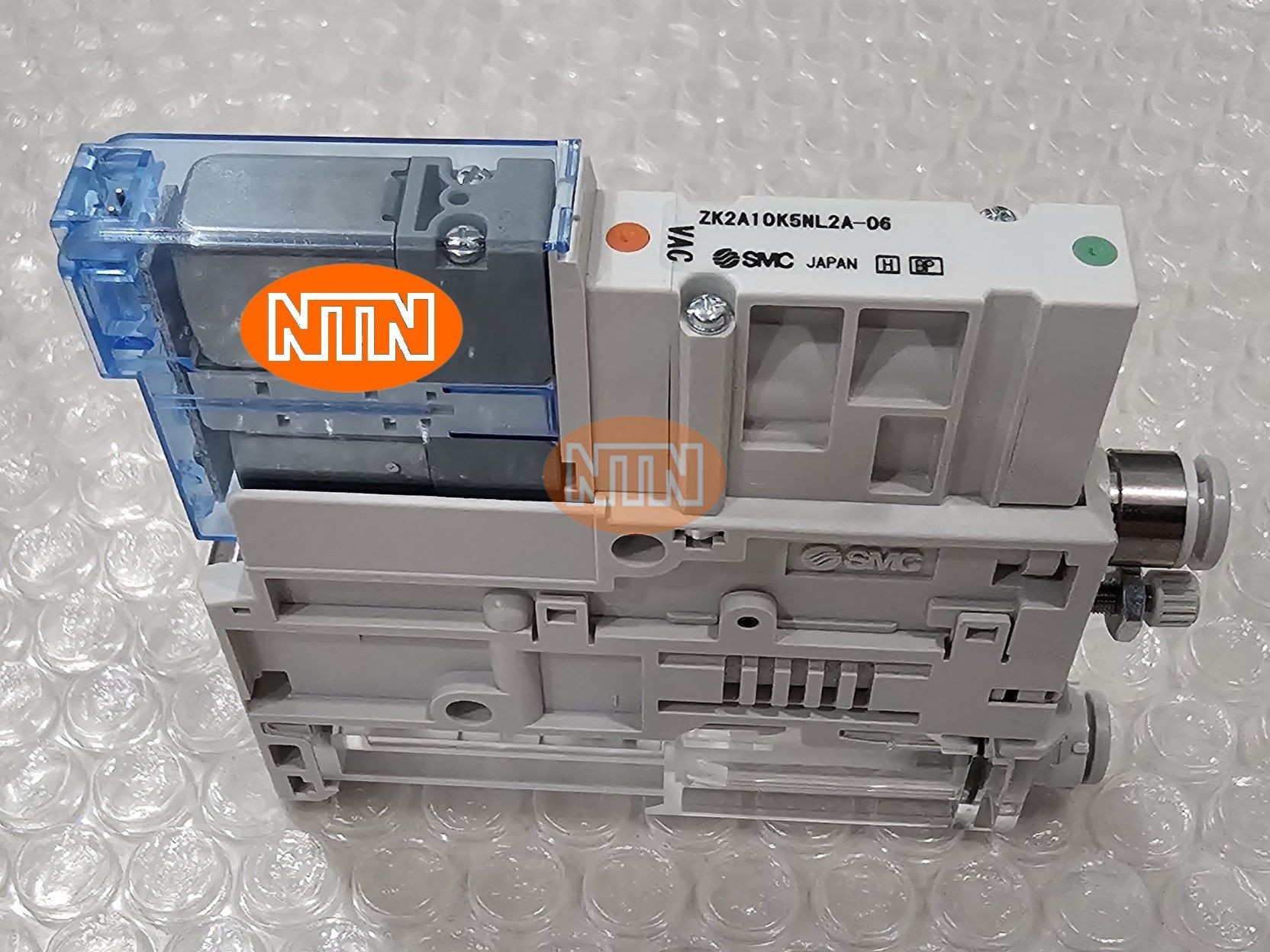

Vacuum ejector SMC ZK2A10K5NL2A-06 Thiết bị tạo chân không

Tổng quan

SMC ZK2A10K5NL2A-06 là thiết bị tạo chân không (vacuum ejector) thuộc series ZK2A của SMC, loại single unit với van cấp khí N.O. (normally open) và van xả N.C. (normally closed), bộ chuyển đổi NPN (N), đèn chỉ thị LED (L2), cảm biến áp suất analog (A: 1-5V, 0 đến -101 kPa). Nozzle kích thước 10 (ø1.0 mm), cổng chân không ø6 mm one-touch. Thiết kế nhỏ gọn, hiệu suất cao, không có chức năng tiết kiệm năng lượng, phù hợp cho hệ thống tự động hóa cầm nắm và vận chuyển bằng chân không.

Đặc điểm

• Hiệu suất cao: Lưu lượng hút tăng 50% so với ejector 1-stage khác của SMC; van N.O. cho cấp khí (giữ chân không khi mất điện, ngăn thả vật phẩm đột ngột).
• Cảm biến tích hợp: Áp suất analog cho giám sát chính xác; đèn LED chỉ thị trạng thái.
• Thiết kế linh hoạt: Silencer giảm tiếng ồn (46 dB(A)), lắp đặt dễ dàng với connector L-type; strainer chống tạp chất.
• Bền bỉ: Thể tích giảm 28%, trọng lượng giảm 59% so với model cũ; hỗ trợ van N.C./N.O.
• Compact: Phù hợp manifold, không dầu mỡ.

Thông số kỹ thuật

• Loại: Vacuum ejector single unit, nozzle ø1.0 mm (size 10).
• Van: Cấp khí N.O. (NL2), xả N.C. (K5).
• Cảm biến: Áp suất analog A (0 đến -101 kPa, 1-5V output, NPN).
• Cổng chân không (V): ø6 mm one-touch.
• Điện áp: 24VDC (5).
• Áp suất cấp khí: 0.15 - 0.7 MPa (tối ưu 0.5 MPa).
• Lưu lượng hút: Khoảng 50 Nℓ/min (tại 0.5 MPa).
• Độ chân không tối đa: -85 kPa.
• Tiêu thụ khí: Khoảng 100 Nℓ/min (tại 0.5 MPa).
• Nhiệt độ: 0 - 50°C.
• Trọng lượng: ~150 g.
• Tiếng ồn: 46 dB(A).

Ứng dụng

• Cầm nắm tự động: Hút và giữ vật phẩm trong dây chuyền sản xuất ô tô, điện tử, đóng gói (pad hút tương thích).
• Vận chuyển chân không: Hệ thống robot, máy lắp ráp nơi cần tốc độ hút nhanh và giám sát áp suất.
• Công nghiệp sạch: Môi trường thực phẩm/y tế nhờ giảm tiếng ồn và thiết kế không dầu; tích hợp manifold cho hệ thống lớn.
