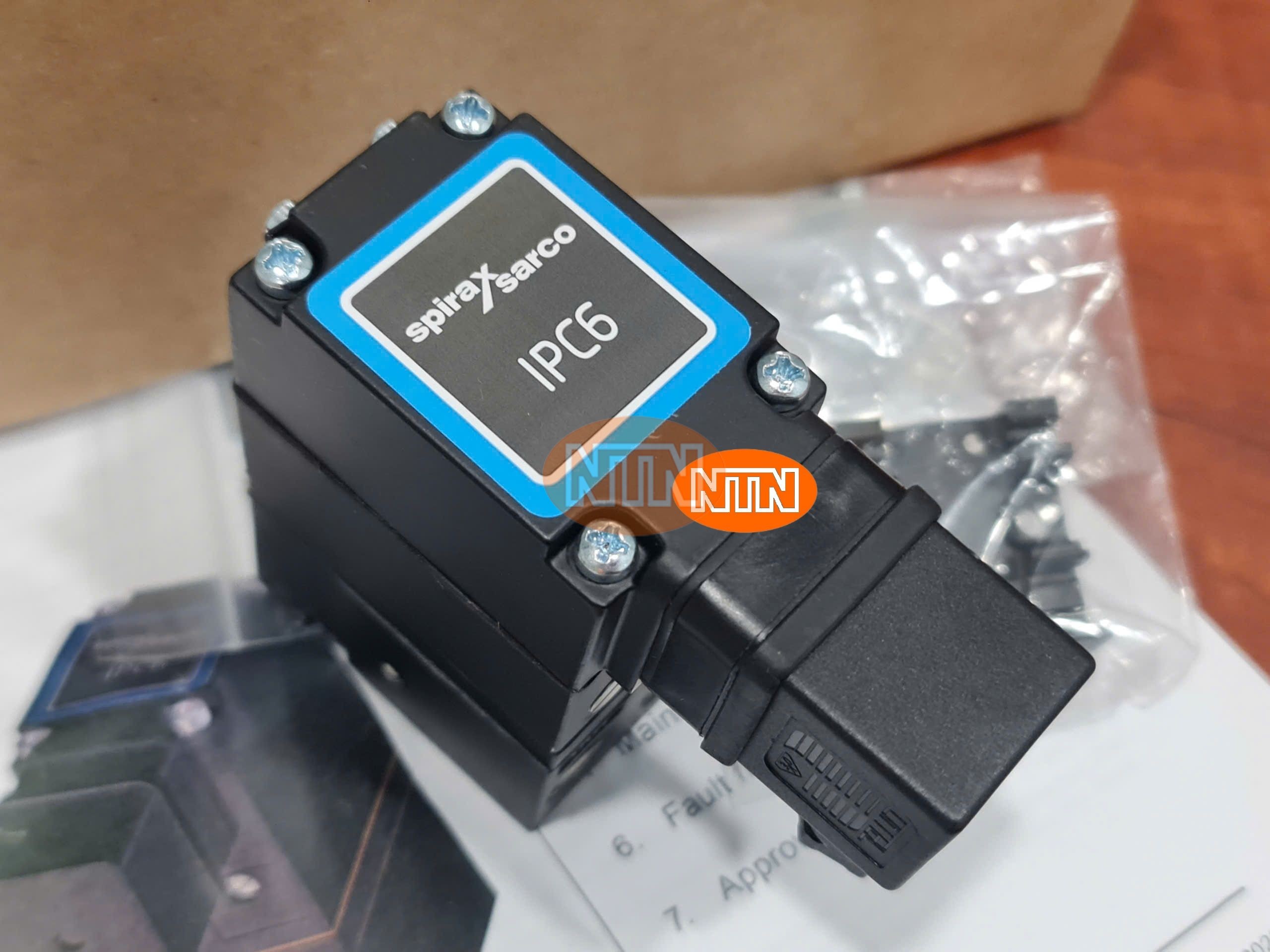

Bộ chuyển đổi tín hiệu Spirax Sarco IPC6

Bộ chuyển đổi tín hiệu Spirax Sarco IPC6 là một thiết bị điện-khí nén được thiết kế để chuyển đổi tín hiệu đầu vào điện (thường là 4-20 mA hoặc 0-10 Vdc ở một số phiên bản an toàn) thành tín hiệu đầu ra khí nén tỷ lệ. Thiết bị này đóng vai trò quan trọng trong các hệ thống điều khiển tự động, cho phép các tín hiệu điện tử điều khiển các thiết bị hoạt động bằng khí nén.

Đặc điểm và Chức năng chính Spirax Sarco IPC6:

• Chuyển đổi tín hiệu: Chuyển đổi tín hiệu điện thành tín hiệu áp suất khí nén.
• Lắp đặt linh hoạt: Có thể được gắn trên tường, thanh DIN hoặc ống 2" (tùy chọn).
• Hoạt động hai dây: Đối với tín hiệu đầu vào 4-20 mA.
• Đảo ngược trường: Có khả năng đảo ngược tín hiệu đầu ra để nó tỷ lệ thuận hoặc nghịch với tín hiệu đầu vào.
• Nhiều dải áp suất đầu ra: Có sẵn ba dải áp suất đầu ra để đáp ứng các yêu cầu của bộ phận điều khiển cuối cùng.
• Vật liệu chế tạo: Thân và vỏ thường làm bằng nhôm, các chi tiết bên trong bằng thép mạ kẽm, màng ngăn bằng Nitrile và lỗ phun bằng đồng thau mạ niken.
• Phiên bản ATEX: Có sẵn các phiên bản an toàn nội tại (ATEX/IECEx, CCC/NEPSI, UKEX) để sử dụng trong các môi trường nguy hiểm có nguy cơ cháy nổ.

Thông số kỹ thuật chính Spirax Sarco IPC6 (có thể thay đổi tùy theo phiên bản cụ thể):

• Tín hiệu đầu vào:
  • 4-20 mA (phổ biến)
  • 0-10 Vdc (chỉ ở phiên bản an toàn)
• Tín hiệu đầu ra (khí nén): Thay đổi tùy theo phiên bản được chọn, ví dụ:
  • 0.2 - 1.0 bar g (3 - 15 psi g)
  • 0.2 - 1.8 bar g (3 - 26 psi g) (hoặc 0.2 - 1.9 bar / 3 - 27 psi tùy tài liệu)
  • 0.4 - 2.0 bar g (6 - 29 psi g) (hoặc 0.4 - 2.1 bar / 6 - 30 psi tùy tài liệu)
• Áp suất khí cung cấp:
  • Tối thiểu: 1.5 bar g (21.8 psi g)
  • Tối đa: 8.0 bar g (116 psi g)
• Lưu lượng: Khoảng 18.7 m³/h (11.0 SCFM)
• Tiêu thụ không khí (trung bình): Khoảng 0.17 Nm³/h (0.10 SCFM)
• Kết nối khí nén: ¼" NPT
• Kết nối điện: EN 175301-803
• Nhiệt độ hoạt động: -40 °C đến +70 °C (-40 °F đến 158 °F)
• Cấp bảo vệ vỏ: IP65
• Độ tuyến tính: +0.5% FS (Toàn thang đo)
• Độ trễ (Hysteresis): 0.25% FS

Nguyên lý hoạt động Spirax Sarco IPC6:

IPC6 bao gồm hai phần chính: phần chuyển đổi sơ cấp và phần rơle khí nén. Cuộn dây và lò xo treo trong phần chuyển đổi sơ cấp hoạt động như một lá chắn (flapper). Lá chắn này cùng với một vòi phun (nozzle) sẽ điều khiển áp suất tín hiệu. Áp suất tín hiệu này tác động lên màng điều khiển phía trên trong phần rơle khí nén, từ đó thiết lập áp suất đầu ra. Áp suất đầu ra được cảm nhận bởi màng điều khiển phía dưới trong phần rơle khí nén để duy trì áp suất đầu ra ổn định.

Ứng dụng:

Bộ chuyển đổi tín hiệu IPC6 được sử dụng trong nhiều ngành công nghiệp để điều khiển các van hoặc thiết bị truyền động khí nén từ một tín hiệu điều khiển điện tử. Các ứng dụng phổ biến bao gồm:

• Hệ thống điều khiển quá trình.
• Điều khiển áp suất và nhiệt độ trong các quy trình công nghiệp.
• Hệ thống HVAC.
• Các ứng dụng trong ngành công nghiệp hóa chất, thực phẩm và đồ uống, dược phẩm, giấy và năng lượng nơi cần điều khiển chính xác các thiết bị khí nén.
