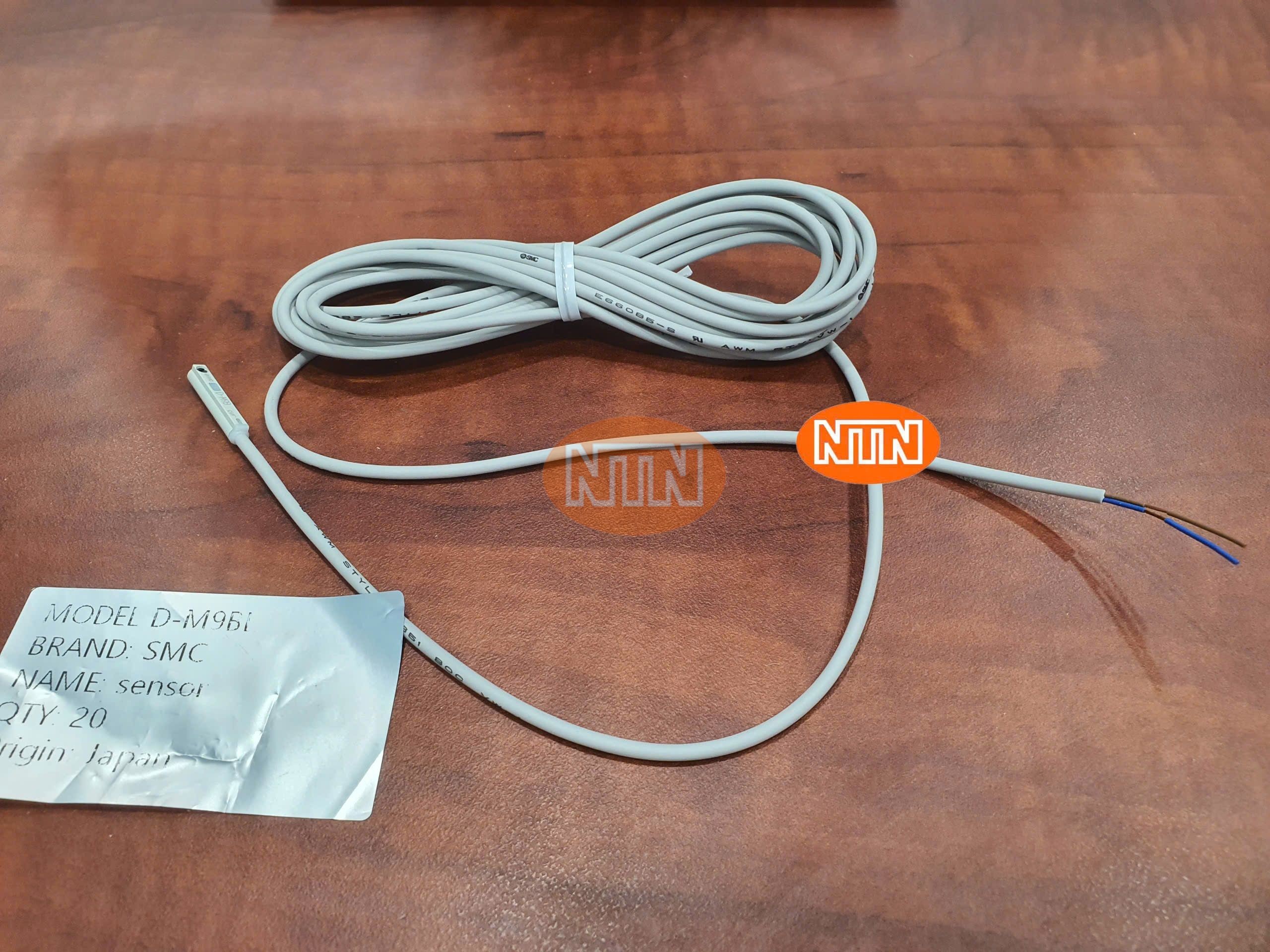

Auto Switch SMC D-M9B/D-M9BL Cảm biến xi lanh

🔧 Thông số kỹ thuật chính

• Loại công tắc: Trạng thái rắn, không tiếp xúc.

• Kiểu dây: 2 dây.

• Điện áp hoạt động: 10 đến 28 VDC (thường sử dụng 24 VDC).

• Dòng tải: 2.5 đến 40 mA.

• Điện áp rơi nội bộ: ≤ 4 V.

• Dòng rò: ≤ 0.8 mA.

• Đèn báo: LED đỏ sáng khi công tắc ON.

• Chuẩn bảo vệ: IP67 (chống bụi và chống nước).

• Nhiệt độ hoạt động: -10°C đến +60°C.

• Chiều dài dây tiêu chuẩn: 0.5 m, 1 m, 3 m, 5 m.

• Cáp: Dây dầu chịu uốn cao, độ bền gấp 1.5 lần so với mẫu cũ.

🔄 So sánh D-M9B và D-M9BL

✅ Ưu điểm nổi bật

• Thiết kế nhỏ gọn: Dễ dàng lắp đặt trực tiếp lên xi lanh.

• Độ bền cao: Dây dẫn chịu dầu và uốn cong tốt, phù hợp môi trường công nghiệp khắc nghiệt.

• Tương thích rộng rãi: Phù hợp với nhiều dòng xi lanh của SMC như C55, CP96, CQ2, v.v.

• Tiêu chuẩn quốc tế: Đạt chứng nhận CE, UL và chuẩn IP67

📦 Ứng dụng phổ biến

• Hệ thống tự động hóa sử dụng xi lanh khí nén.

• Máy móc công nghiệp yêu cầu phát hiện vị trí piston.

• Kết nối với PLC hoặc rơ-le điều khiển.

Các công tắc cảm biến SMC D‑M9B và D‑M9BL chuyên dùng để phát hiện vị trí piston trên xi lanh khí nén, do đó chúng rất phổ biến trong hầu hết các hệ thống tự động hóa công nghiệp. Dưới đây là một số ứng dụng điển hình:

1. Định vị đầu – cuối hành trình xi lanh

   • Phát hiện chính xác khi piston chạm hành trình cuối (end‑of‑stroke) để dừng hoặc chuyển hướng xi lanh.

   • Tích hợp báo tín hiệu về PLC hoặc bộ điều khiển để đảm bảo tuần tự hoạt động, tránh va chạm hoặc quá hành trình.

2. Chuỗi thao tác tự động trên dây chuyền

   • Điều khiển các bước gắp – đặt (pick & place) trong sản xuất điện tử, lắp ráp linh kiện.

   • Đảm bảo vị trí đặt chi tiết chính xác, đồng bộ với robot hoặc chấu kẹp.

3. Máy đóng gói & in ấn

   • Phát hiện vị trí giấy, thùng carton hoặc vật liệu đóng gói để đồng bộ tốc độ xi lanh kẹp hoặc đẩy.

   • Điều khiển thời điểm cắt, đóng nắp, dập ghim…

4. Cơ cấu kẹp – kẹp chặt (clamping) trong máy ép, máy dập

   • Kiểm soát vị trí kẹp cố định chi tiết trước khi ép, dập hoặc khoan.

   • Bảo đảm an toàn và chất lượng gia công, tránh tình trạng kẹp không kín.

5. Hệ thống xử lý vật liệu (conveyor, feeder)

   • Phát hiện đầu cuối băng tải khi xi lanh đẩy sản phẩm vào khu vực tiếp theo.

   • Kết hợp với cảm biến khác để tạo thành luồng điều khiển linh hoạt, tiết kiệm không gian và chi phí.

6. Tự động hóa trong ngành thực phẩm – dược phẩm

   • Do tiêu chuẩn IP67 và khả năng chịu dầu, chịu nước, D‑M9B/L phù hợp cho môi trường ẩm ướt hoặc có khử trùng.

   • Ứng dụng trong máy chiết, đóng gói, phân loại viên thuốc, v.v.

7. Máy công cụ và chế biến gỗ

   • Phát hiện vị trí bàn gá, gá phôi trên máy khoan, máy CNC mini.

   • Điều khiển hành trình xi lanh đẩy phôi lên – xuống, đưa phôi vào đúng vị trí gia công.

8. Cơ cấu nâng hạ – thay khuôn tự động

   • Trong các hệ thống thay khuôn nhanh, phát hiện chính xác khi xi lanh đẩy hoặc kéo khung khuôn vào vị trí cố định.

Lợi ích khi sử dụng D‑M9B/D‑M9BL trong các ứng dụng trên

• Không tiếp xúc: tăng tuổi thọ, giảm bảo trì so với công tắc cơ.

• Phản hồi nhanh, chính xác: tín hiệu LED báo ngay khi ON.

• Độ bền cao – IP67: hoạt động tốt trong môi trường dầu, bụi bẩn.

• Dễ dàng tích hợp: chuẩn 2 dây, điện áp 10–28 VDC, tương thích PLC, bộ điều khiển trung gian.

Nếu bạn có yêu cầu cụ thể về kiểu xi lanh hoặc muốn tư vấn lắp đặt, xin vui lòng cho biết thêm thông tin về hệ thống (kiểu xi lanh, môi trường, yêu cầu về tốc độ/độ chính xác) để mình hỗ trợ chi tiết hơn!
