Air Cylinder FESTO DSNU-12-30-P-A 1908257 Xi lanh khí nén

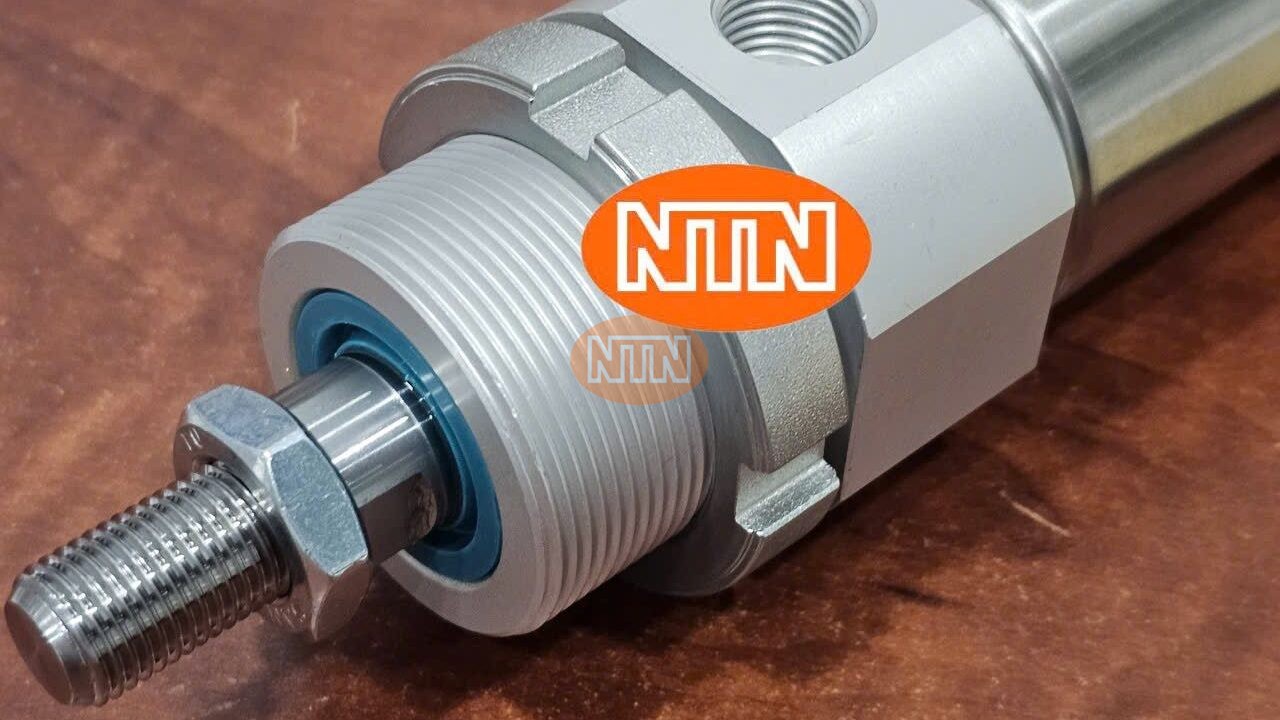

Xi Lanh Khí Nén Festo DSNU-12-30-P-A – Dòng Thân Tròn Inox ISO 6432 Bền Bỉ Cho Không Gian Giới Hạn

Trong thiết kế các hệ thống máy tự động hóa chính xác cao, các khoang máy mini, đồ gá Jig kẹp mạch điện tử hoặc tay gắp robot, không gian lắp đặt luôn là bài toán đau đầu đối với các kỹ sư. Để tối ưu hóa mật độ linh kiện cơ khí mà vẫn đảm bảo tần suất hành trình mượt mà, dòng xi lanh thân tròn inox luôn là ưu tiên số một. Đến từ tập đoàn thiết bị khí nén hàng đầu Festo (Đức), sản phẩm Festo DSNU-12-30-P-A thuộc sê-ri cao cấp DSNU Series (Standards-based cylinder) là giải pháp phần cứng lý tưởng, đáp ứng trọn vẹn tiêu chuẩn cấu trúc hình học quốc tế ISO 6432 giúp việc tích hợp và thay thế trở nên dễ dàng hơn bao giờ hết.

Sản phẩm nổi bật với phần thân vỏ hình trụ tròn được làm bằng thép không gỉ (Inox) cao cấp mài bóng, mang lại khả năng chống ăn mòn vượt trội trong môi trường độ ẩm cao hoặc dính dầu mỡ nhà xưởng. Hai đầu bích chặn bằng hợp kim nhôm đúc được dập ren ngoài lớn bọc quanh cổ trục, đi kèm đai ốc lục giác mạ kẽm dầy dặn, cho phép đút xuyên vách gá máy và siết chặt kiểu vặn ecu cực kỳ linh hoạt.

Phân tích thông số cấu hình và đặc tính kỹ thuật cốt lõi

• Mã vật liệu tra cứu toàn cầu (Part Number): Thiết bị mang mã số định danh cốt lõi 1908257 được in la-ser trực tiếp trên thân inox và tem nhãn bao bì. Mã số này giúp kỹ thuật viên dễ dàng tra cứu thông số phụ tùng thay thế chuẩn xác, check nguồn gốc lô sản xuất hoặc tải bản vẽ CAD từ hệ thống Festo.

• Kích thước hình học dải chuyển động: Ký hiệu thông số cơ học 12-30 định hình cấu hình dải tải:

  • 12 (Bore size): Đường kính lòng xi lanh đạt 12mm. Phù hợp cho các ứng dụng gá kẹp linh kiện nhỏ, chốt định vị phôi hoặc đẩy phân làn tải trọng nhẹ.

  • 30 (Stroke): Hành trình tịnh tiến hữu ích đạt 30mm. Chu trình ngắn giúp hành trình đẩy/rút diễn ra cực nhanh, tăng tốc độ chu kỳ (Cycle time) của máy.

• Cơ cấu giảm chấn đàn hồi cố định (P): Ký tự P quy định dòng xi lanh sử dụng đệm giảm chấn bằng các vòng cao su/nhựa đàn hồi cố định ở cả hai đầu hành trình (Elastic cushioning rings/plates at both ends). Vòng đệm này giúp hấp thụ xung lực va đập khi piston lao hết tốc độ về đích, giảm thiểu tiếng ồn cơ học và bảo vệ cấu trúc gioăng phớt bên trong không bị mỏi.

• Tích hợp vòng từ tính nhận diện hành trình (A): Ký tự A khẳng định bên trong piston được tích hợp sẵn vòng nam châm từ tính vĩnh cửu. Kết hợp với các con cảm biến hành trình dạng ôm vòng kẹp ngoài thân inox (như sê-ri CRSMT-8M hoặc tương đương), xi lanh dễ dàng gửi tín hiệu feedback vị trí chính xác về tủ điều khiển PLC.

• Khả năng chịu áp lực vận hành cực tốt: Nhãn thông số la-ser khẳng định áp suất làm việc tối đa của thiết bị lên tới p max: 1 MPa (tương đương 10 bar hoặc 145 psi). Biên độ chịu áp dầy dặn đảm bảo xi lanh hoạt động an toàn, không lo rò rỉ khí ngay cả khi mạng lưới khí nén tổng gặp hiện tượng xung áp đột biến.

Bảng thông số kỹ thuật chi tiết của thiết bị

Ứng dụng thực tế phổ biến

• Jig kẹp bo mạch điện tử (PCB): Nhờ kích thước mini và vỏ inox sạch sẽ, xi lanh được dùng rộng rãi để ép giữ các khay linh kiện, bo mạch trong dải máy hàn, máy nạp chương trình.

• Cơ cấu gạt phân làn băng tải nhỏ: Làm nhiệm vụ thò trục ra đột ngột để gạt các sản phẩm lỗi (NG) hoặc phân chia hướng đi cho các hộp sản phẩm thuốc, mỹ phẩm nhẹ.

• Thiết bị y tế và đóng gói thực phẩm: Cấu trúc thân inox không gỉ giúp thiết bị đáp ứng tốt các tiêu chuẩn vệ sinh an toàn trong các dây chuyền chiết rót phòng sạch.

FAQ (CÂU HỎI THƯỜNG GẶP)

Q: Làm thế nào để gá lắp cảm biến hành trình lên dòng xi lanh thân tròn inox mài bóng này?

A: Vì dòng DSNU-12-30-P-A có vỏ ngoài là ống inox tròn phẳng, không có sẵn rãnh gài cảm biến như dòng thân vuông. Để lấy tín hiệu vị trí, bạn cần mua thêm một phụ kiện xỏ ngoài gọi là gá kẹp cảm biến (Mounting kit) tương thích với đường kính thân size 12 (ví dụ mã gá kẹp SMBR-8-12 của Festo). Chiếc gá này sẽ ôm vòng quanh thân inox và siết chặt lại, tạo ra một rãnh đuôi én nhỏ để bạn đút lọt lòng con cảm biến từ hành trình (như mã SMT-8M-A) vào vị trí cữ mong muốn.

Q: Cổng cấp khí của mã size 12 này sử dụng ren mấy và tôi nên chọn đầu nối nhanh ống khí phi mấy?

A: Theo quy chuẩn thiết kế ISO 6432 cho size đường kính lòng 12mm, hai cổng cấp/xả khí nén ở đầu và đuôi bích của xi lanh sử dụng hệ ren mét M5 x 0.8 nhỏ gọn. Do thể tích buồng khí nhỏ và hành trình ngắn (30mm), bạn nên ưu tiên chọn các dòng đầu nối nhanh (Fitting) dạng chân ren M5 ra ống khí tiết diện nhỏ như $\phi4$ (ví dụ mã đầu thẳng QS-M5-4 hoặc đầu co chữ L QSL-M5-4 của Festo) để đường đi dây ống hơi được gọn gàng, linh hoạt trên đồ gá.
