Air cylinder Festo DSBC-32-150-PPVA-N3 2123073 Xi lanh khí nén

Xi Lanh Khí Nén Festo DSBC-32-150-PPVA-N3 – Dòng Thân Vuông ISO 15552 Tích Hợp Đệm Giảm Chấn Tự Điều Chỉnh Thông Minh

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc lựa chọn một dòng xi lanh dẫn động tịnh tiến vừa đáp ứng các tiêu chuẩn hình học quốc tế để dễ dàng thay thế, vừa vận hành êm ái dưới tần suất cao luôn là bài toán hàng đầu của các kỹ sư thiết kế máy. Đến từ tập đoàn sản xuất thiết bị khí nén Festo (Đức) danh tiếng, mã sản phẩm Festo DSBC-32-150-PPVA-N3 thuộc sê-ri xi lanh thân vuông cao cấp DSBC Series. Sản phẩm này không chỉ tuân thủ nghiêm ngặt tiêu chuẩn cấu trúc ISO 15552, mà còn mang trên mình công nghệ đệm khí nén cải tiến, giúp tối ưu hóa chu kỳ chạy máy và bảo vệ tối đa kết cấu cơ khí.

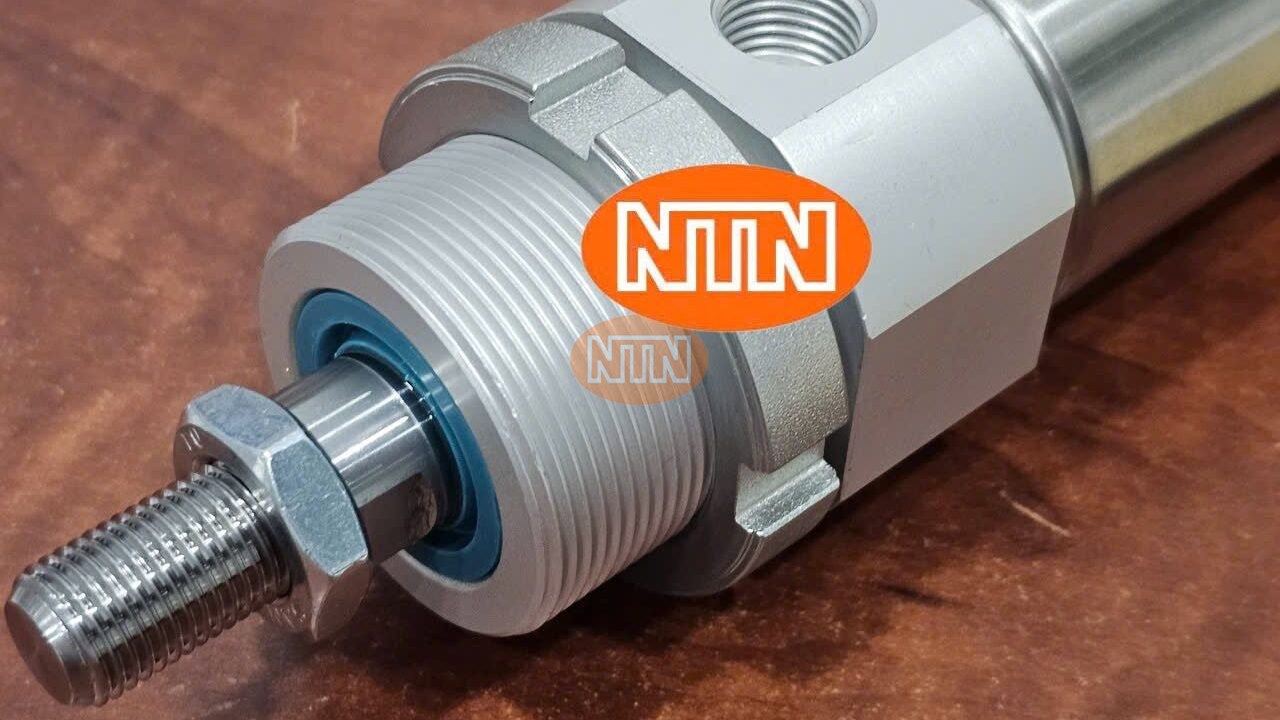

Sản phẩm sở hữu phần thân profile bằng hợp kim nhôm định hình dập dằn sọc dọc rất cứng cáp, bề mặt anodized mịn màng chống bám bụi bẩn nhà xưởng. Đầu bích trước và sau được bắt chặt vào thân thông qua hệ thống vít lục giác âm chìm sâu chịu lực nén cao. Cổ xi lanh trang bị sẵn vòng phớt chắn dầu màu xanh đặc trưng đảm bảo độ kín khít tuyệt đối cho cần piston bằng thép mạ chrome sáng bóng, đi kèm đai ốc lục giác định vị đồ gá chắc chắn.

Giải mã chi tiết thông số cấu hình cốt lõi trên Festo DSBC-32-150-PPVA-N3

• Mã vật liệu tra cứu (Part Number): Thiết bị mang số định danh cốt lõi 2123073. Mã số này được in la-ser sắc nét kèm mã QR Code trên nhãn nhôm của thân máy, giúp người sử dụng dễ dàng đối chiếu dải sê-ri phụ tùng, kiểm tra chứng lý xuất xứ và tải bản vẽ CAD chính xác từ hệ thống dữ liệu của Festo.

• Kích thước hình học dải chuyển động: Ký hiệu thông số hình học 32-150 mô tả cấu hình phần cứng:

  • 32 (Bore size): Đường kính lòng xi lanh đạt 32mm, cung cấp lực đẩy và lực kéo tịnh tiến mạnh mẽ, hoạt động dứt khoát ở áp suất tiêu chuẩn.

  • 150 (Stroke): Hành trình tịnh tiến hữu ích đạt 150mm. Đây là dải hành trình tầm trung lý tưởng cho các ứng dụng đẩy phôi, nâng hạ cơ cấu jig, hoặc nâng cửa chặn khoang máy.

• Công nghệ đệm giảm chấn khí nén tự điều chỉnh (PPVA): Điểm đắt giá nhất của hậu tố PPVA chính là hệ thống đệm giảm chấn khí nén có khả năng tự thích ứng ở cả hai đầu hành trình (Pneumatic cushioning, self-adjusting). Khác với các dòng xi lanh truyền thống yêu cầu kỹ thuật viên phải dùng tua-vít căn chỉnh các con ốc kim rất mất thời gian, hệ thống PPVA tự động hấp thụ năng lượng va đập dựa trên sự thay đổi của tải trọng và vận tốc thực tế. Nhờ đó, piston luôn dừng lại một cách êm ái, triệt tiêu tiếng rung "cạch" chói tai và kéo dài tuổi thọ cho toàn bộ khung máy.

• Khả năng chịu áp lực cực cao: Nhãn thông số trên thân máy ghi rõ p max: 1.2 MPa (tương đương áp suất vận hành tối đa lên tới 12 bar). Biên độ chịu áp dầy dặn này giúp xi lanh hoạt động cực kỳ an toàn, không lo hiện tượng biến dạng hoặc nứt vỡ vách nhôm ngay cả khi mạng lưới khí nén nhà xưởng xảy ra hiện tượng tăng áp đột biến.

Bảng thông số kỹ thuật chi tiết của thiết bị

Ứng dụng thực tế phổ biến

• Dây chuyền đóng gói bao bì: Ứng dụng phổ biến trong các cơ cấu đẩy thùng carton, gạt chuyển làn sản phẩm trên băng tải, hoặc ép dán sê-ri nhãn mác.

• Hệ thống cửa khoang máy tự động: Dẫn động nâng hạ các tấm vách chắn mica, cửa bảo vệ an toàn của máy CNC, máy hàn nhựa siêu âm hoặc các tủ sấy công nghiệp.

• Đồ gá kẹp phôi tự động (Jig): Tích hợp vào cụm đồ gá kẹp phôi tải trọng trung bình trong các nhà máy chế tạo cơ khí, lắp ráp linh kiện ô tô, xe máy.

FAQ (CÂU HỎI THƯỜNG GẶP)

Q: Sự khác biệt cơ bản giữa dòng xi lanh Festo DSBC tiêu chuẩn ISO 15552 này với dòng DNC cũ trước đây là gì?

A: Dòng DSBC là sê-ri xi lanh thế hệ mới được Festo phát triển nhằm thay thế hoàn toàn cho dòng DNC huyền thoại trước đây. Cả hai dòng đều tuân thủ kích thước lắp đặt của tiêu chuẩn ISO, nghĩa là bạn có thể lấy một con DSBC lắp đè vào vị trí của con DNC cũ trên máy mà không cần sửa lại lỗ bắt ốc trên đồ gá cơ khí. Tuy nhiên, dòng DSBC sở hữu nhiều cải tiến vượt trội: Thân vỏ profile nhôm được tối ưu hóa trọng lượng nhẹ hơn, trang bị sẵn các rãnh sọc dọc tinh gọn để gài lọt lòng cảm biến từ hành trình (như dòng SMT-8M-A) mà không cần dùng gá kẹp ngoài rườm rà như dòng DNC, và đặc biệt là tích hợp sẵn công nghệ đệm giảm chấn tự điều chỉnh thông minh PPVA giúp giảm thiểu đáng kể thời gian setup máy.

Q: Cổng cấp khí của mã size 32 này sử dụng hệ ren mấy và tôi nên chọn đầu nối hơi phi bao nhiêu?

A: Theo quy chuẩn thiết kế của Festo cho dòng DSBC đường kính lòng 32mm, cả hai cổng cấp/xả khí nén ở đầu và đuôi xi lanh đều sử dụng hệ ren ống tiêu chuẩn G1/8 (ren inch, có gioăng cao su bọc chân đế để chống rò khí). Để đảm bảo lưu lượng khí cấp vào đủ dứt khoát cho hành trình 150mm di chuyển mượt mà, bạn nên ưu tiên chọn các dòng đầu nối nhanh (Fitting) dạng ren G1/8 ra ống khí phi6 (ví dụ mã đầu thẳng QS-G1/8-6 hoặc đầu co chữ L QSL-G1/8-6 của Festo) hoặc ống $\phi8$ tùy thuộc vào tốc độ hành trình mà hệ thống yêu cầu.

Q: Làm thế nào để lấy tín hiệu hành trình (vị trí đầu và cuối) của xi lanh này gửi về PLC?

A: Trên phần thân nhôm định hình của mã DSBC-32-150-PPVA-N3 đã được đúc sẵn các khe rãnh dọc hình chữ T (Sensor slots) chạy dọc suốt thân xi lanh. Bên trong piston của Festo luôn được tích hợp sẵn một vòng nam châm từ tính vĩnh cửu. Để nhận biết vị trí trục thò ra hay thụt vào, bạn chỉ cần mua thêm các con cảm biến tiệm cận từ tính chuyên dụng của Festo (phổ biến nhất là dòng mã SMT-8M-A-PS-24V-E...) gài lọt vào dải rãnh này, dịch chuyển đến điểm cữ mong muốn rồi siết chặt vít định vị. Cảm biến sẽ bắt từ xuyên qua vỏ nhôm và gửi tín hiệu xung điện về PLC một cách cực kỳ nhạy bén.
