Air cylinder Airtac RMT16x300SA Xi lanh khí nén

Xi Lanh Trượt Từ Tính Airtac RMT16x300SA – Giải Pháp Tịnh Tiến Không Không Gian Hẹp Độ Chính Xác Cao

Trong các kết cấu cơ khí chính xác đòi hỏi hành trình dịch chuyển dài nhưng không gian lắp đặt tủ máy lại bị giới hạn, các dòng xi lanh có ty truyền thống thường bộc lộ nhược điểm lớn khi phần ty kéo dài chiếm dụng gấp đôi chiều dài thực tế của xi lanh. Để giải quyết triệt để bài toán tối ưu layout này, thương hiệu khí nén hàng đầu Airtac mang đến dòng sản phẩm xi lanh không ty liên kết từ tính (Magnetically Coupled Rodless Cylinder) sê-ri RMT. Trong đó, mã sản phẩm Airtac RMT16x300SA là đại diện tiêu biểu tích hợp sẵn cơ cấu dẫn hướng chống xoay chống độc lập, chuyên dụng cho các dải máy gá kẹp, phân loại và đóng gói tốc độ cao.

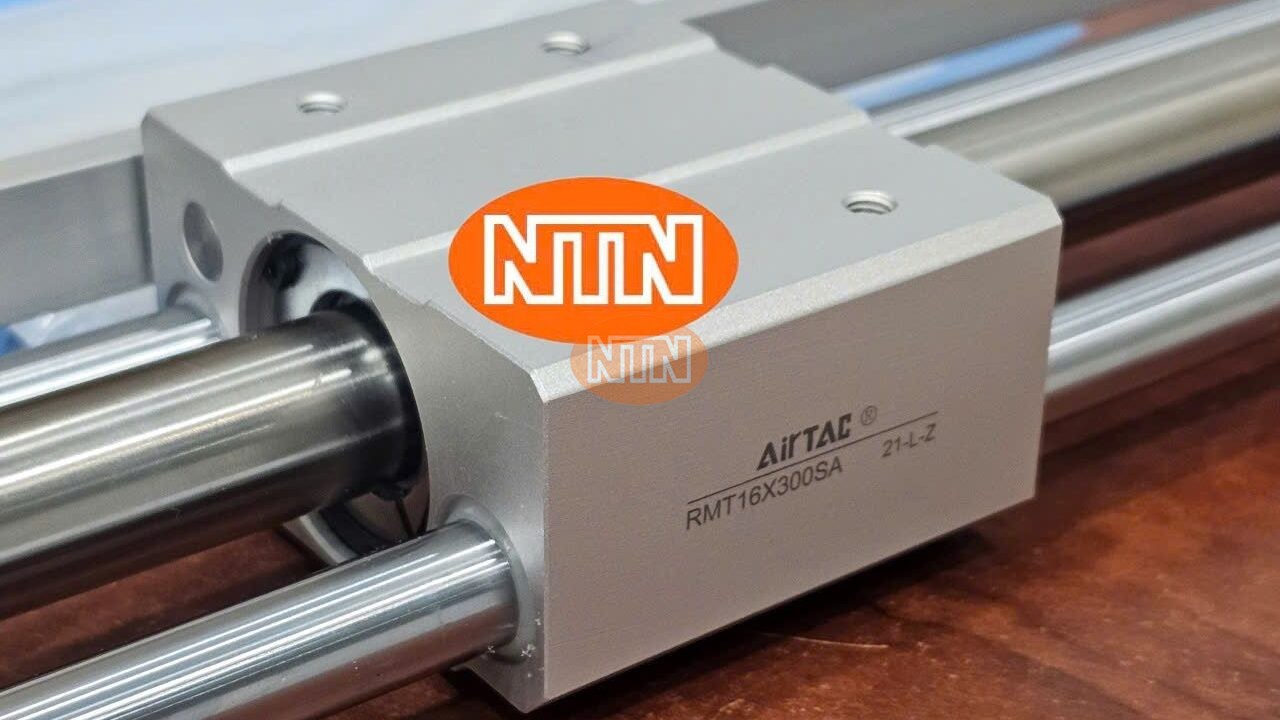

Thiết bị sở hữu lớp vỏ con trượt bằng hợp kim nhôm mạ anode tĩnh điện màu bạc vô cùng sắc nét, dập chìm logo AIRTAC và mã hiệu sản phẩm bằng laser rõ ràng ở mặt hông. Điểm đặc biệt của sê-ri này là cấu trúc tích hợp hai thanh trục dẫn hướng inox sáng bóng chạy song song với ống xi lanh chính, đi xuyên thẳng qua con trượt trung tâm giúp triệt tiêu hoàn toàn moment xoắn lực ngang khi mang tải nặng.

Giải mã chi tiết cấu trúc ký hiệu mã sản phẩm Airtac RMT16x300SA

• RMT (Sê-ri thiết kế): Quy định dòng xi lanh trượt từ tính không ty dải cao cấp của Airtac, sử dụng lực hút của các nam châm vĩnh cửu đất hiếm nồng độ cao bên trong piston để kéo khối con trượt dịch chuyển tịnh tiến bên ngoài vỏ ống.

• 16 (Đường kính piston - Bore size): Đường kính lõi xi lanh đạt phi16 mm, mang lại lực đẩy và lực giữ từ tính tối ưu, phù hợp cho các cơ cấu dịch chuyển linh kiện điện tử hoặc đồ gá JIG cỡ nhỏ và trung bình.

• 300 (Hành trình làm việc - Stroke): Khoảng dịch chuyển tịnh tiến hữu ích đạt 300 mm, đáp ứng tốt các chu trình tịnh tiến qua lại giữa các trạm làm việc trong nhà xưởng.

• S (Tích hợp nam châm từ tính): Sẵn sàng gá đặt các dòng cảm biến hành trình (Sensor) dạng rãnh trực tiếp lên thân nhôm để gửi tín hiệu vị trí giới hạn hành trình về PLC điều khiển.

• A (Kiểu gá đầu/Loại vòng đệm): Quy định quy cách ren kết nối cổng khí cấp và cơ cấu giảm chấn bằng đệm khí hoặc giảm chấn cao su ở hai đầu hồi giúp xi lanh vận hành êm ái khi chạm điểm dừng.

Bảng thông số kỹ thuật chi tiết của thiết bị

Ưu điểm kỹ thuật cốt lõi

1. Tiết kiệm đến 50% không gian lắp đặt: Do không sử dụng thanh ty đẩy lò ra ngoài khi làm việc, chiều dài tổng thể của cả hệ thống xi lanh gần như cố định, hoàn hảo cho những vị trí không gian tủ điện, tủ máy siêu hẹp.

2. Khả năng chống xoay tuyệt đối: Nhờ hai thanh dẫn hướng song song kết hợp vòng bi bạc đạn ôm sát bên trong khối nhôm trượt, con trượt không bị rung lắc hay xoay nghiêng, cho độ chính xác định vị lặp lại cực cao.

3. Tuổi thọ cao và chống rò rỉ khí: Không có ty xi lanh thò ra thụt vào liên tục nên loại bỏ nguy cơ bụi bẩn bám dính làm trầy xước phốt chặn khí, triệt tiêu hoàn toàn hiện tượng rò rỉ áp suất hệ thống.

ỨNG DỤNG THỰC TẾ PHỔ BIẾN

• Dây chuyền sản xuất linh kiện điện tử: Sử dụng trong các cơ cấu gá kẹp hút mạch in (PCB) di chuyển tịnh tiến đưa vào các buồng hàn linh kiện hoặc test chức năng.

• Máy in phun, in lụa công nghiệp: Kéo cụm đầu in phun dịch chuyển qua lại liên tục theo một đường thẳng phẳng mịn màng, không rung lắc để đảm bảo chất lượng nét in.

• Hệ thống cửa tự động và phân loại phôi: Đẩy các khay chứa hàng hoặc cánh tay gạt phân loại sản phẩm trên dải băng tải phòng R&D.

FAQ (CÂU HỎI THƯỜNG GẶP KHÁCH HÀNG)

Q: Lực giữ từ tính của mã RMT16x300SA là gì? Nếu tải trọng gá trên con trượt quá nặng thì hiện tượng gì sẽ xảy ra?

A: Xi lanh từ tính không ty hoạt động dựa trên mối liên kết lực hút nam châm vĩnh cửu giữa khối piston bên trong ống và khối con trượt gá bên ngoài. "Lực giữ từ tính" (Magnetic holding force) chính là giới hạn lực tối đa để duy trì liên kết này. Nếu bạn gá tải trọng vượt quá dải quy định của hãng cho dải piston $\phi16$ hoặc xi lanh bị đâm va cơ khí quá mạnh, lực cản sẽ thắng lực hút từ tính, dẫn đến hiện tượng "tách rời từ tính" (Unhitch): Piston bên trong vẫn chạy bằng khí nén nhưng khối trượt mang tải bên ngoài đứng im hoặc bị tuột lại. Để hệ thống chạy lại, bạn phải xả khí và đẩy khối trượt bằng tay về đúng vị trí của piston để chúng hút dính lại với nhau. Do đó, hãy tính toán kỹ lực mang tải (gồm tải tĩnh và lực quán tính khi chạy tốc độ cao) trước khi chọn mã.

Q: Tôi có cần phải bôi trơn thường xuyên cho hai thanh trục dẫn hướng inox của xi lanh này không?

A: CÓ, NHƯNG CẦN ĐÚNG LOẠI. Hai thanh trục inox chạy song song gá bên hông (như bạn thấy trong file 2aoboqckyfi7ce5viaqs0diz8e7wnzd9rfggg86s10.jpg) đóng vai trò định hướng đường chạy thông qua dải bạc đạn/bạc lót nằm trong con trượt. Để con trượt di chuyển mượt mà ở tốc độ $50 - 400 \text{ mm/s}$ và giảm mài mòn cơ học, bạn nên định kỳ lau sạch bụi bẩn bám trên dải trục bằng vải mềm mút khô, sau đó quét một lớp mỏng mỡ bôi trơn chuyên dụng gốc Lithium (Lithium-based grease). Tránh tuyệt đối dùng các dải dầu máy quá loãng hoặc dầu chống gỉ sét RB7/WD40 vì chúng sẽ rửa trôi dải mỡ bôi trơn tiêu chuẩn có sẵn trong bạc đạn, làm giảm tuổi thọ thiết bị.

Q: Làm sao để cài đặt cảm biến hành trình nhận biết điểm đầu và điểm cuối của dòng xi lanh Airtac RMT này?

A: Trên thân nhôm gá của khối xi lanh sê-ri RMT, nhà sản xuất Airtac đã gia công sẵn các dải rãnh dọc (Dovetail slots) tiêu chuẩn. Mã sản phẩm gá ký hiệu chữ "S" tích hợp vòng từ sẵn trên piston. Để nhận biết hành trình, bạn chỉ cần chọn dòng cảm biến từ tương thích của Airtac (ví dụ dòng DMS hoặc CMS tùy cấu hình dây) rồi cài trực tiếp vào dải rãnh gá dọc này. Bạn di chuyển cảm biến đến vị trí mong muốn (điểm đầu hoặc điểm cuối hành trình 300mm), siết chặt vít định vị của cảm biến. Khi con trượt di chuyển qua, từ trường từ piston sẽ kích hoạt cảm biến đóng ngắt tín hiệu truyền về PLC để điều khiển van đảo chiều một cách tự động.
